Самодельный аппарат для лечения светом
В статье, ниже рассмотрим простой прибор для лечения инфракрасным (ИК) и лазерным излучением.
Фототерапия (светолечение) широко используется в медицине — это лечение воздействием на пациента яркого источника света: лазеры, светодиоды, флуоресцентные и дихроические лампы в течение определённого времени.
Инфракрасное излучение проникает в ткани организма на глубину 3-5 см.
Глубина проникновения лазерного излучения зависит от мощности применяемого лазера.
Нейростимулятор своими руками
Данный прибор предназначен для людей, у которых малоподвижный образ жизни, болезни или просто лень. Они атрофируют мышцы, уменьшается кровоснабжение мышц и органов.
Биологически активные точки (точки акупунктуры) теряют связь между собой, что приводит к нарушению обмена энергией между ними. Это чревато новыми болезнями и ухудшением самочувствия. Если лень можно и надо прогнать, то для больных людей и для людей, ведущих вынужденный малоподвижный образ жизни, например на работе, предназначен нейростимулятр.
Его можно купить, а можно просто сделать самому из доступных деталей.
Прибор для магнитотерапии своими руками
Схема простого прибора для локальной магнитотерапии
Многие медицинские приборы можно сделать своими руками. Вот и этот прибор для магнитотерапии имеет простую схему.
Его можно применить если Вас или Ваших близких мучают боли в суставах от отложения солей (полиартрит, артриты, артрозы), также это устройство можно применять при лечении переломов и заживлении ран и при зубных болях.
Аппарат магнитной терапии своими руками
Аппарат магнитной терапии «Хоттабыч»
Аппарат магнитной терапии «Хоттабыч»Магнитотерапия — это метод физиотерапевтического лечения, основанный на воздействии на организм низкочастотными постоянными или импульсными магнитными полями с заданными параметрами. Магнитное поле оказывает на организм влияние благодаря парамагнитным и диагмагнитным эффектам.
Заводские приборы очень дорогие, а вот сделать самому подобный прибор по несложной схеме и из доступных недорогих деталей доступно каждому радиолюбителю.
Прибор для борьбы с паразитами — Цеппер своими руками
Цеппер (Zapper) — простой, но эффективный медицинский прибор. Принцип работы основывается на исследованиях доктора Р. Кларка Халда, которая опубликовала свои работы в книге «Источник всех болезней», которую можно скачать бесплатно в конце статьи. Также были опубликованы и последующие книги по биорезонансной терапии. Д-р Кларк, как и многие другие исследователи показали, что слабый импульсный ток определенной частоты убивает паразитов в организме. А это — все виды червей, бактерий, вирусов и грибков, а также раковых клеток… Интересная связь с исследованиям Райха, который считал, что паразитические организмы образуют из распадающейся биомассы обесточенной ткани раковые клетки.
ПОИСК от GOOGLE:
10-ка лучших статей
- Простой и надёжный металлоискатель своими руками — 211 264 просм.
- Ремонт микроволновой печи своими руками — 196 913 просм.
- Зарядное из компьютерного блока питания. — 194 255 просм.
- Простой металлоискатель своими руками — 188 701 просм.
- Автомобильные зарядные устройства. Схемы. Принцип работы. — 169 315 просм.
- Простая и надёжная схема терморегулятора для инкубатора — 162 394 просм.
- Разнообразие простых схем на NE555 — 130 865 просм.
- Простое автоматическое зарядное устройство — 126 337 просм.
- Простой импульсный металлоискатель «ПИРАТ» — 118 979 просм.
- Самогонный аппарат своими руками — 111 645 просм.
Архивы статей
Переводчик
Мы в соц.сетях:
Подписка RSS
Подпишитесь на нашу RSS-ленту, чтобы получать новости сайта. Будь всегда на связи!
Коротко о сайте:
Мастер Винтик. Всё своими руками! — это сайт для любителей делать, ремонтировать, творить своими руками! Здесь вы найдёте бесплатные справочники, программы.
На сайте подобраны простые схемы, а так же советы для начинающих самоделкиных. Часть схем и методов ремонта разработана авторами и друзьями сайта. Остальной материал взят из открытых источников и используется исключительно в ознакомительных целях.
Вы любите мастерить, делать поделки? Присылайте фото и описание на наш сайт по эл.почте или через форму.
Программы, схемы и литература — всё БЕСПЛАТНО!
Если сайт понравился, добавьте в избранное (нажмите Ctrl + D), а также можете подписаться на RSS новости и всегда получать новые статьи по ленте.
Если у вас есть вопрос по схеме или поделке? Добро пожаловать на наш ФОРУМ!
Мы всегда рады оказать помощь в настройке схем, ремонте, изготовлении поделок!
Источник
Электронный обезболиватель — схема
Авторизация на сайте
Методы лечения без лекарств всегда были привлекательны не только потому что при этом отпадает необходимость поиска дефицитных и ныне дорогостоящих препаратов, но и потому что они в значительной мере исключают побочные эффекты. Предлагаемый электронейростимулятор предназначен для воздействия слабым электрическим током на зоны кожной поверхности для снятия болей преимущественно неврологического характера и лечения воспалительных заболеваний. Применение прибора в домашних условиях рекомендуется после консультации с врачом. Стимулятор вырабатывает несимметричные биполярные импульсы, форма которых показана на рис.1.

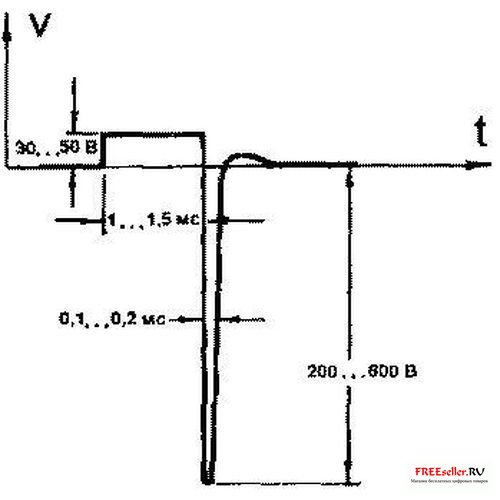

Рис. 1 Форма симметричных биполярных импульсов электронного обезболивателя
Питание прибора осуществляется батарейкой «Корунд», «Крона-ВЧ», 6PLF22 или аналогичной напряжением 9 В.
Прибор выполнен в диэлектрическом корпусе, внутри которого размещен отсек для батареи питания и электрическая схема, а на одной из внешних поверхностей расположен блок электродов-штырей.
Основные технические данные:
— амплитуда положительного импульса, В не менее 30;
— амплитуда отрицательного импульса, В не менее 200;
— частота следования импульсов, Гц 10±3;
— длительность положительного импульса, мс не более 1,5;
— длительность отрицательного импульса, мс не менее 0,1;
— ток потребления, мА не более 4,5.
Прибор, схема которого приведена на рис.2, состоит из генератора импульсов на микросхеме DD1 типа К561ЛЕ5 (К176ЛЕ5) и усилителя мощности на транзисторе VT1 с индикатором на свето диоде VD1. С усилителя мощности импульсы через согласующий трансформатор Т1 поступают на электрод. При работе мигающее свечение индикатора VD1 характеризует исправность прибора, а его яркость — величину уровня стимулирующего воздействия.
Рис.2. Схема электронного обезболивателя
Для обеспечения гигиенических требований электрод перед работой должен быть продезинфицирован 3% раствором перекиси водорода.
При проведении сеанса лечения необходимо плотно прижать электрод к коже и включить прибор. Постепенно увеличивая величину стимулирующего воздействия, необходимо достичь чувствительного покалывания, не допуская при этом дискомфортного уровня. Активными вибрационными движениями с постоянной сменой положения электрода можно повысить порог болевого восприятия электрических импульсов, что позволяет работать с более высоким уровнем сигнала. Стимуляцию зон воздействия нужно проводить легкими массирующими движениями в течение 1. 5 минут. Стимуляция кожных зон головы, шеи, рук требует меньшего времени, а поясницы, ягодиц, ног — большего.
Конструкция электрода показана на рис.3. Он состоит из 19 штырьков длиной 10 мм каждый и диаметром порядка 1 мм с торцами сферической формы. В проекции на кожную поверхность воздействие электрода ограничено его контактной поверхностью, состоящей из 12 штырьков, соединенных сточкой нулевого потенциала прибора. Этим исключается пространственная передозировка.

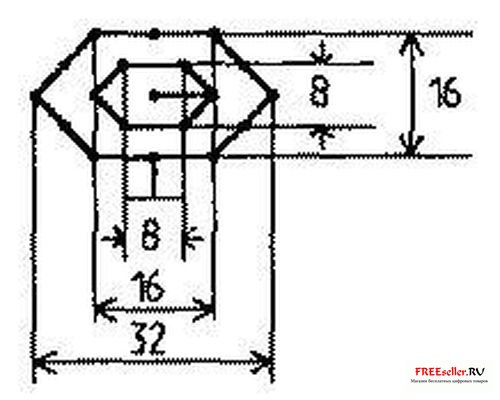

Рис.3. Конструкция электрода электронного обезболивателя
Контроль за уровнем сигнала оценивается по яркости свечения светодиодного индикатора и по субъективным ощущениям пациента. Штырьки электрода распаяны на отдельной плате из фольгированного стеклотекстолита (рис.3), расположенной на передней части корпуса прибора. В качестве штырьков можно использовать посеребренные штыри от разъемов типа ШР или сделать их из латунной или медной проволоки диаметром не менее 1 мм.
Внешним торцам штырьков, контактирующих с кожей, необходимо придать полусферическую форму. Штырьки должны иметь защитное покрытие из никеля или хрома.
В качестве выходного трансформатора может быть использован согласующий трансформатор от транзисторных приемников с сечением сердечника 6×8 мм, например от радиоприемника «Спидола». Несколько лучшие результаты могут быть получены при использовании согласующих трансформаторов типа ТОТ-109 с магнитопроводом из железноникелевого сплава ЗОН.
Схема и данные трансформатора ТОТ-109 приведены на рис.4, а его включение в схему прибора — на рис.5.

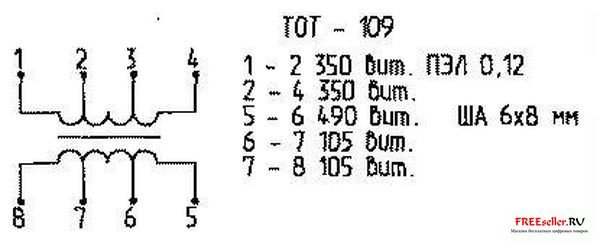

Рис. 4 Схема и данные трансформатора электронного обезболивателя

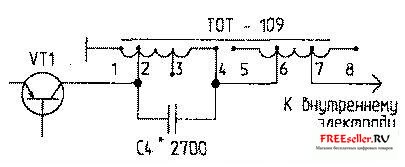

Рис. 5 Включение в схему прибора
Печатная плата размерами 40×45 мм под трансформатор ТОТ-109 приведена на рис.6.
Источник
Самодельные электронные устройства для здоровья
Евросамоделки — только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео.
Самодельные медицинские приборы (полнейшая сборка)
Данная книга представляет конструкции медицинских приборов, которые разработанные радиолюбителями СНГ. В книге описанные такие приборы как Люстры Чижевского, магнитотерапия, лазеротерапия, СВЧ, КВЧ, биорезонанс и много других. А так же более 30 видов приборов по назначению, конструкции, которых не уступают заводским. Схемы, конструкции, подробные описания по настройке и наладке этих приборов. Рекомендации по проведению физиотерапевтических процедур.
И.Шумицкий:
Эта книга, несмотря на слабую рекламу в сети интернет, пользуется наибольшей популярностью по скачиванию. Значит, тема самостоятельного изготовления несложных медицинских приборов актуальна и пользуется спросом среди пользователей интернета. Мною, за год было изготовлено несколько разных приборов представленных в первых изданиях книги, и они помогли мне излечить артрит колена (магнитотераиия), «живая» и «мертвая» вода так же нашла применение на даче для заживления царапин и полива рассады, а прибор «серебряной» воды (с покупным картриджем) я успешно использую не только у себя на пасеке, но и ко мне за водой приезжают другие пчеловоды. Эту воду иногда ставил и в крольчатник. Результат — за весь жаркий сезон этого лета (в тени до 38*С) пало только 3 крольчонка из стада в 45 голов. Кроме этого для полива растений я использовал омагниченую воду. Но об этом отдельная книга «Огородное топливо». В планах на следующий год изготовить еще несколько других конструкций. В книге собраны статьи, опубликованные в различных радиолюбительских журналах за последние 10 лет. Все эти конструкции изготавливались радиолюбителями различной степени подготовки, но в домашних условиях, а значит, их можно повторить самим. И, хотя в предлагаемых в этой книге статьях расписаны практически все виды физиопроцедур, применять их следует только после консультаций с врачом. Излишки всевозможных излучений и частот не всегда полезны.
